Дву{0}}дизайн на двуетажна лека стоманена вила за клиенти на остров Реюнион

Дву{0}}дизайн на двуетажна лека стоманена вила за клиенти на остров Реюнион (структура, спецификация на материалите и пазарен анализ)



Този проект представлява дву{0}}етажна вила от лека стомана, проектирана за клиенти на остров Реюнион, с размер на равнината 11,8m × 11,8m и височина на пода 2,65m на етаж. Като се има предвид екстремното ураганно време на остров Реюнион, дизайнът се фокусира върху устойчивостта на вятър и структурната стабилност. Основната структура използва студено{6}}формована тънко-стенна C-стомана, подсилена с 18 mm OSB структурни панели. Външната стена е защитена от AAC панели с дебелина 50 mm, а подовата плоча използва CBC 1 mm поцинкована стоманена ламарина с -излят-на-бетон на място. Цялостният дизайн отговаря на местните стандарти за безопасност на строителството и се адаптира към климатичните характеристики на тропическия ураган на остров Реюнион.





Основната дизайнерска концепция на вилата е „лека, висока-здравост,-устойчива на вятър и издръжлива“, фокусирана върху решаването на проблема със структурната стабилност при екстремно ураганно време. Конкретният структурен дизайн е както следва:





Основната -носеща конструкция използва студено{1}}формована тънкостенна-стенна C-стомана със спецификации 140×41×39×11 mm, дебелина 1,2 mm и материал G550AZ150. Този материал има висока граница на провлачване (по-голяма или равна на 550MPa) и добра устойчивост на корозия (горещо поцинковано покритие AZ150), което може ефективно да устои на ерозията на тропическия морски климат и да гарантира експлоатационния живот на конструкцията.

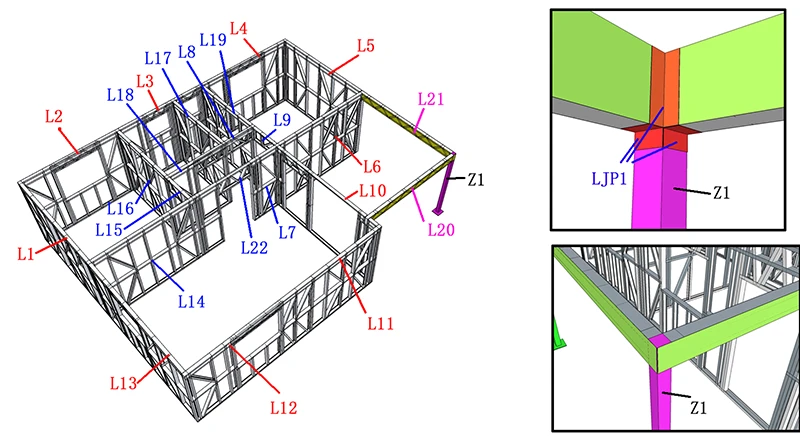

Оформление на колоните: Колоните са разположени на интервали от 1,2 m по периметъра и вътрешните преградни стени на вилата (равнина 11,8 m × 11,8 m), с обща височина 5,3 m (2 × 2,65 m). Основата на колоната е свързана с основата чрез анкерни болтове, за да се подобри ефективността срещу-преобръщане и против-дърпане, което е от решаващо значение за устойчивост на ураганно въздействие.

Оформление на гредите: Подовите и покривните греди са подредени в съответствие с колоните, със същите спецификации на C-стоманата като колоните. Подовите греди са разположени на интервали от 1,2 m, за да поемат натоварването на подовата плоча и горната конструкция; гредите на покрива приемат структура на ферми за подобряване на цялостната здравина и устойчивост на вятър на покрива.

Оформление на греди и обшивки: Покривните греди и стенните обшивки са подредени на интервали от 600 mm, като се използва 100×40×20×10 mm студеноформована тънко{6}}стенна C-профилна стомана (1,0 mm дебелина), която е свързана с колоните и гредите, за да образува цялостна-носеща система и да осигури опора за външната стена и покрива панели.



В отговор на екстремното ураганно време на остров Реюнион, 18 mm дебели OSB (ориентирани нишки) структурни панели се използват за подсилване на цялата лека стоманена конструкция, образувайки композитна срязваща стена и покрив „стоманен кил + OSB панел“, което значително подобрява страничната твърдост и целостта на конструкцията и ефективно устоява на страничното налягане и силата на засмукване, генерирани от урагани.

Подсилване на стени: OSB панелите са изцяло павирани от вътрешната и външната страна на кила на стената от лека стомана, фиксирани с анти{0}}самонарезни-винтове (разстояние 150 mm), образувайки затворена система от срязващи стени, която може да устои на странично натоварване от вятър и да предотврати деформация и повреда на стената.

Укрепване на покрива: OSB панелите се настилат върху покривните греди, фиксират се със самонарезни -винтове против вятър и след това се покриват с водоустойчива мембрана и керемиди. Покривният панел OSB повишава устойчивостта на засмукване на вятъра на покрива и предпазва покрива от повдигане или повреда от урагани.

Подсилване на връзките: Всички връзки между колони, греди, греди, гредите и OSB панелите използват високо{0}}здрави анти-съединители (като поцинкована ъглова стомана, противо-самонарезни винтове против вятър), а точките на свързване са подсилени с уплътнител, за да се гарантира плътността и здравината на връзката, като се избягват структурни разхлабване при въздействието на урагана.





Външната стена използва панели AAC (автоклавен газобетон) с дебелина 50 мм като материали за поддръжка. AAC панелите имат характеристиките на леко тегло, висока якост, топлоизолация, звукоизолация и огнеустойчивост, а тяхната пореста структура може ефективно да намали натоварването от вятър, като същевременно осигурява добра топлоизолационна производителност, адаптирайки се към тропическия климат на остров Реюнион. AAC панелите се фиксират от външната страна на OSB структурните панели чрез специални съединители, а празнините между панелите се запълват с уплътнител, за да се осигури водоустойчивост и устойчивост на вятър.





Подовата плоча използва CBC поцинкована стоманена ламарина с дебелина 1 mm като носеща подова плоча, с -излят-на-на място бетон C30 (дебелина 100 mm). Поцинкованата стоманена ламарина има добра устойчивост на корозия и носеща способност, а отлетият --бетон образува композитна подова плоча със стоманения лист, която има висока твърдост и носимоспособност и може ефективно да устои на вибрациите и ударите, причинени от урагани. Подовата носеща плоча е фиксирана към подовите греди чрез самонарезни-винтове, а стоманената мрежа е положена в бетона, за да се предотвратят пукнатини.





В комбинация с геоложките характеристики на остров Реюнион и изискванията за устойчивост на урагани, основата приема стоманобетонна независима основа. Размерът на основата е 800 mm × 800 mm × 1000 mm (дължина × ширина × височина), а армировката на основата е подредена в съответствие с-изискванията за носене. Основата на колоната е свързана с основата чрез анкерни болтове (M24), а анкерните болтове са вградени в основата, за да осигурят достатъчен капацитет против-преобръщане и анти-дърпане, предотвратявайки падането на сградата от натоварване от ураганен вятър.



Следва подробната сметка на материалите и изчислението на количеството въз основа на дизайна на конструкцията на вилата и размер 11,8m × 11,8m × 5,3m (обща височина), включително основни материали, спомагателни материали и съединители, осигуряващи достатъчно количество и рационалност.





Име на материала	Спецификация	Дебелина	Количество	единица	Приложение
Студено{0}}формована C-стомана	140×41×39×11 мм	1,2 мм	320	m	Колони, подови греди, покривни греди
Студено{0}}формована C-стомана	100×40×20×10 мм	1,0 мм	480	m	Покривни греди, стенни греди
Студено{0}}формована C-стомана	80×40×20×8 мм	0,8 мм	220	m	Вътрешни преградни килове
Компоненти от стоманени ферми	Подходяща покривна конструкция	1,2 мм	12	комплекти	Покривна ферма (увеличава устойчивостта на вятър)





Име на материала	Спецификация	Количество	единица	Приложение
OSB структурни плоскости	18мм дебелина, 2440×1220мм	180	㎡	Укрепване на стени и покриви (вътрешни и външни страни)
Анти{0}}самонарезни-винтове	M5×50mm, поцинкована	15000	парчета	Закрепване на OSB плоскости към стоманени килове
Поцинкована ъглова стомана	50×50×5 мм	60	m	Усилващи връзки между киловете





Име на материала	Спецификация	Количество	единица	Приложение
AAC панел	50мм дебелина, 600×2400мм	120	㎡	Поддръжка на външни стени (с изключение на врати и прозорци)
AAC панелни конектори	Специални галванизирани съединители	2400	парчета	Фиксиране на AAC панели към OSB плоскости
Водоустойчив уплътнител	Полиуретанов уплътнител	30	тръби	Запълване на празнини между AAC панели и връзки
Боя за външни стени	Анти{0}}корозионна, анти-ултравиолетова, водоустойчива	20	галони	Покритие AAC външна стена (повишаване на издръжливостта)



Име на материала	Спецификация	Количество	единица	Приложение
CBC поцинкована стоманена ламарина	1 мм дебелина, подова носеща плоча	150	㎡	Подова плоча (два етажа, включително стълби)
C30 Излят-на-бетон	100 мм дебелина	15	m³	Подова плоча (два етажа)
Стоманена мрежа	Φ6@150×150 мм	150	㎡	Подсилващ излят-бетон-на място
Самонарезни-винтове за под	M6×30mm, поцинкована	8000	парчета	Закрепване на поцинкована стоманена ламарина към подови греди





Име на материала	Спецификация	Количество	единица	Приложение
C30 Стоманобетон	Независима фондация	25	m³	Фондация Вила (32 независими фондации)
Армировъчна стомана	Φ16mm, Φ12mm	3.5	тона	Укрепване на основата
Анкерни болтове	M24×800mm, поцинкована	128	парчета	Свързване на основата на колоната към основата
Водоустойчива мембрана	SBS водоустойчива мембрана с дебелина 4 мм	150	㎡	Хидроизолация на основа





Име на материала	Спецификация	Количество	единица	Приложение
Покривна водоустойчива мембрана	TPO водоустойчива мембрана с дебелина 1,5 мм	140	㎡	Хидроизолация на покрива (устойчива на ураганен дъжд)
Керемиди	Леки бетонови керемиди	150	㎡	Покривно покритие (устойчиво-на вятър)
Врати и прозорци	Алуминиева сплав, ветро{0}}устойчива, водоустойчива (размер по избор)	12	комплекти	Врати и прозорци на вила (6 прозореца на етаж, 2 врати на етаж)
Изолация Памук	50 мм дебелина, стъклена вата	180	㎡	Изолация на стени и покриви (адаптиране към тропически климат)
Материали за стълби	Лека стоманена конструкция + бетонни стъпала	1	комплект	Вътрешни стълби (свързващи два етажа)



Структурният дизайн на тази дву{0}}етажна вила от лека стомана е изцяло съобразен с екстремното ураганно време на остров Реюнион, като се фокусира върху устойчивостта на вятър, стабилността и издръжливостта. Подробният структурен анализ е както следва:





Най-големият акцент на структурата е нейната отлична устойчивост на вятър, която може ефективно да устои на екстремни урагани (скорост на вятъра по-голяма или равна на 150 км/ч), често срещани на остров Реюнион. Първо, основната -носеща конструкция използва G550AZ150 студеноформована тънкостенна -стенна C-стомана с висока граница на провлачане и добра издръжливост, която може да понесе голямо странично натоварване от вятър без деформация. Второ, цялата конструкция е подсилена с 18 мм OSB структурни панели, образувайки затворена композитна стена и покривна система, която значително подобрява страничната твърдост и целостта на сградата и ефективно устоява на страничното налягане и силата на засмукване, генерирани от урагани. Трето, основата на колоната е здраво свързана с независимата основа чрез анкерни болтове, със силен капацитет срещу-преобръщане и анти{12}}дърпане, предотвратявайки падането или повдигането на сградата от ураганен вятър. Освен това външните стенни панели AAC са леки и здраво закрепени, което може да намали натоварването от вятър, като същевременно гарантира устойчивост на вятър.





Вилата възприема интегрирана система от леки стоманени конструкции, в която колони, греди, греди, первази и OSB панели са тясно свързани чрез съединители с висока -якост, образувайки цялостна-носеща-натоварваща и анти{2}}ветрова система. Конструкцията на покривната ферма повишава твърдостта на покрива, избягвайки деформация на покрива или повреда при удар на ураган. Композитната подова плоча, съставена от CBC поцинкована стоманена ламарина и излят-на-бетон, има висока твърдост и носеща способност, осигурявайки целостта на пода и предотвратявайки пукнатини или повреди, причинени от вибрации от вятъра. Всички точки на свързване са подсилени с уплътнител и ъглова стомана, което допълнително подобрява структурната цялост и водоустойчивостта на вятъра.



Остров Реюнион се намира в зоната на тропическия морски климат с висока температура, висока влажност и силна корозивност на мъглата от морска сол. Структурата изцяло отчита тази характеристика: лекият стоманен кил приема материал G550AZ150 с горещо поцинковано покритие (AZ150), което има отлична устойчивост на корозия и може ефективно да устои на ерозията от солена мъгла и влага. Подовата носеща плоча CBC е поцинкована стоманена ламарина с дебелина 1 mm, която също има добра устойчивост на корозия. OSB структурните панели са третирани с -антикорозионна и-устойчивост на влага, а външните стенни панели AAC са не-токсични, безвкусни и-устойчиви на корозия. Всички конектори са поцинковани или третирани против -ръжда, което гарантира дългосрочна-трайност на конструкцията, а експлоатационният живот може да достигне повече от 50 години.





В допълнение към устойчивостта на вятър, конструкцията се адаптира и към тропическия климат на остров Реюнион. Външните стенни панели AAC с дебелина 50 мм и изолационният памук от стъклена вата с дебелина 50 мм имат добри топлоизолационни характеристики, които могат ефективно да намалят вътрешната температура при горещо време и да спестят енергия. Основната водоустойчива мембрана SBS и водоустойчивата покривна мембрана TPO могат ефективно да предотвратят изтичането на дъждовна вода, причинено от силен дъжд, придружен от урагани. Леката конструкция на вилата е подходяща за геоложките характеристики на остров Реюнион (предимно планински и хълмисти райони), като намалява натиска върху основата и улеснява строителството в планински райони.





Конструкцията отговаря на местните стандарти за безопасност на сградите на остров Реюнион, с високи показатели за безопасност. Леката стоманена конструкция има добри сеизмични характеристики (остров Реюнион се намира в сеизмична зона), а композитната система от срязващи стени може ефективно да устои на сеизмичните вълни. Външните стенни панели AAC и структурните панели OSB имат добра устойчивост на огън, което може да предотврати разпространението на огън. Подовата плоча има висока носеща способност, която може да понесе натоварването на мебели, персонал и друга ежедневна употреба и има добра устойчивост на удар.



В комбинация с характеристиките на остров Реюнион (тропически морски климат, чести урагани, развит туризъм, разнообразни жилищни нужди) и предимствата на тази лека стоманена вила, целевият пазар е ясно позициониран, като основно обхваща следните групи и области:





Остров Реюнион има малка земя и предимно планински терен и местните жители имат голямо търсене на безопасни, издръжливи, екологични-и спестяващи пространство-жилищни сгради. Тази лека стоманена вила има отлична устойчивост на урагани и издръжливост, което може да реши проблема със загрижеността на местните жители относно безопасността на сградата при екстремни метеорологични условия. В същото време вилата има гъвкаво оформление, може да бъде персонализирана според нуждите на жителите, а строителният цикъл е кратък (само 45-60 дни), което може да отговори на спешното търсене на жителите за жилища. В допълнение, леката конструкция на вилата е подходяща за строителство в планинските райони на остров Реюнион, което е трудно за традиционни тухлено-бетонни сгради, и има широко пазарно пространство на местния жилищен пазар.





Остров Реюнион е известен туристически курорт в Индийския океан, с богати туристически ресурси и голям брой туристи всяка година. Търсенето на ваканционни къщи, квартири и курортни хотели е силно. Тази лека стоманена вила има предимствата на красив външен вид, комфортна жилищна среда, топлоизолация и звукоизолация и може да бъде проектирана като ваканционна къща от висок{2}}клас или частна квартира. Ветроустойчивостта и издръжливостта на вилата могат да осигурят дългосрочна-стабилна работа на ваканционните имоти, а методът на сглобяемата конструкция може бързо да завърши изграждането на ваканционни общности, намалявайки инвестиционния цикъл на предприемачите. В допълнение, вилата може да бъде разглобена и използвана повторно, което е подходящо за нуждите на временни или постоянни ваканционни къщи на предприемачите в туризма.



Местните малки търговски обекти на остров Реюнион (като магазини за смесени стоки, клиники, центрове за обществени услуги) и обществени съоръжения (като временни училища, спешни приюти) също имат търсене на безопасни, ефективни и евтини-сгради. Тази лека стоманена вила може да бъде преустроена в малки търговски площи или обществени съоръжения чрез коригиране на вътрешното разпределение, което има предимствата на ниска инвестиция, кратък строителен цикъл и лесна поддръжка. Особено при изграждането на аварийни убежища, бързото сглобяване на вилата и устойчивостта на вятър могат да осигурят безопасно жилищно пространство за местните жители в случай на урагани или други природни бедствия, което се подкрепя от местното правителство.





Пазарното позициониране на тази вила е „високо{0}}качествена, ветро{1}}устойчива,-щадяща околната среда и-рентабилна сграда от лека стомана“, съсредоточена върху решаването на болните точки на местните сгради (слаба устойчивост на вятър, дълъг строителен цикъл, високи разходи за поддръжка) и посрещане на разнообразните нужди на жителите, предприемачите в туризма и правителствените служби. Целевите клиенти са главно местни жители със средни и високи-доходи, предприятия за развитие на туризма, собственици на малък бизнес и местни правителствени отдели.



В сравнение с традиционните тухлени -бетонни сгради и други видове леки стоманени сгради, тази дву{1}}етажна лека стоманена вила има очевидни предимства, особено подходящи за пазарното търсене на остров Реюнион, и нейните основни предимства са следните:





Насочена към екстремното ураганно време на остров Реюнион, вилата възприема серия от ветро{0}}устойчиви дизайни: G550AZ150 високоякостен-лек стоманен кил, 18 mm OSB структурни панели, цялостно подсилване, здрава колонна основа и свързване на фундамента и ветро-устойчиви врати и прозорци. Цялостната конструкция има висока странична твърдост и цялост, която може ефективно да устои на екстремни урагани със скорост на вятъра по-голяма или равна на 150 км/ч, гарантирайки безопасността на сградата и жителите, което е най-голямото предимство в сравнение с други сгради.





Вилата използва сглобяема лека стоманена конструкция и всички основни компоненти (стоманен кил, панел OSB, панел AAC) са предварително-произведени във фабриката, транспортирани до мястото за сглобяване. Строителният цикъл е само 45-60 дни, което е 1/3-1/2 от традиционната тухлено-бетонна сграда (120-180 дни). Сглобяването на място изисква по-малко труд, което може да намали разходите за строителство и да отговори на спешното търсене на клиенти за жилища или търговски площи.





Леката стоманена конструкция е лека и общото тегло на вилата е само 1/4-1/5 от традиционната тухлена-бетонна сграда, което значително намалява натиска върху основата. Дизайнът на независимата основа е прост и лесен за изграждане, подходящ за различни терени, особено планинските и хълмисти райони на остров Реюнион, където традиционните тухлено-бетонни сгради са трудни за изграждане. Вилата може да бъде построена на стръмни склонове или тесни парцели, подобрявайки степента на използване на земята.



Основните материали на вилата (лек стоманен кил, OSB панел, AAC панел) са всички екологични и рециклируеми материали, които не произвеждат строителни отпадъци по време на строителния процес и отговарят на местната политика за опазване на околната среда на остров Реюнион. Външните стенни панели AAC с дебелина 50 мм и изолационният памук от стъклена вата с дебелина 50 мм имат добри топлоизолационни характеристики, което може да намали консумацията на енергия от климатизация и отопление във вилата, да спести енергия и да намали разходите за живот на жителите.





Лекият стоманен кил използва материал G550AZ150 с горещо поцинковано покритие, което има отлична устойчивост на корозия и може да устои на ерозията от мъглата и влажността на тропическите морски соли. Външните стенни панели AAC и структурните панели OSB са издръжливи и не стареят лесно. Общият експлоатационен живот на вилата може да достигне повече от 50 години, а ежедневната поддръжка се нуждае само от проста проверка и почистване, с ниски разходи за поддръжка (само 1/3 от традиционната тухлена -бетонна сграда).





Леката стоманена конструкция има силна гъвкавост и вътрешното оформление на вилата може да се регулира свободно според нуждите на клиентите, като например увеличаване или намаляване на стаи, промяна на размера на всекидневната и преобразуване на търговски площи. Външният вид на вилата също може да бъде персонализиран според естетическите нужди на клиентите, съобразявайки се с местния архитектурен стил и характеристиките на туристическия курорт.





Въпреки че първоначалната инвестиция на леката стоманена вила е малко по-висока от тази на традиционната тухлена -бетонна сграда, като се има предвид краткият строителен цикъл, ниската цена на труда, ниските разходи за поддръжка и рециклируемите материали, общата цена е по-ниска от тази на традиционната тухлена-бетонна сграда в дългосрочен план. За разработчиците на туризма и собствениците на малък бизнес, той може да намали инвестиционния цикъл и оперативните разходи и има висока ефективност на разходите.
